Releu monitorizare faza

Moonofazat, ETI HRN-33

Releul face parte din categoria releelor electronice de supraveghere a tensiunii pentru aplicaţii monofazate şi trifazate.

De ce să folosești un releu monitorizare faza monofazat – ETI HRN-33?

Pentru că asigură flexibilitatea supravegherii pentru:
✔️ Subtensiune
✔️ Supratensiune

Principiu de funcționare:

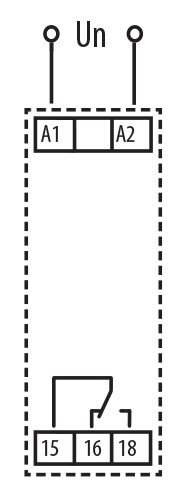

Releele de monitorizare din seria HRN-3x monitorizează nivelul tensiunii în circuitele monofazice. Tensiunea monitorizată are şi rol de tensiune de alimentare.
Este posibilă reglarea a două nivele independente de tensiune, atunci când ieşirea este activă. HRN-33 şi HRN-34: în stare normală ieşirea este totdeauna cuplată. Acest releu monitorizare faza monofazat decuplează când apare o fluctuaţie inferioară sau superioară de tensiune. Această combinaţie de legături ale ieşirilor este avantajoasă atunci când alimentarea cu tensiune (monitorizată) este întreruptă – este considerată a fi stare de defect în acelaşi mod ca o scădere a tensiunii în cadrul intervalului selectat. În ambele situaţii ieşirea este deconectată.

Pentru eliminarea situaţiilor de funcţionare eronată a releului datorită fluctuaţiilor de tensiune din reţea, este utilizată întârzierea – ce poate fi reglată între 0 şi 10 s.

Releul monitorizare faza funcţionează când starea normală este înlocuită de starea de defect şi previne pulsaţiile nedorite ce pot apare pe ieşirea releului cauzate de vârfurile parazite de tensiune. Întârzierea nu este aplicabilă la trecerea de la starea de defect la cea normală, dar histerezisul (1 – 6 % depinde de reglarea tensiunii) este aplicabil.

Principalele caracteristici ale unui releu monitorizare faza – ETI HRN-33

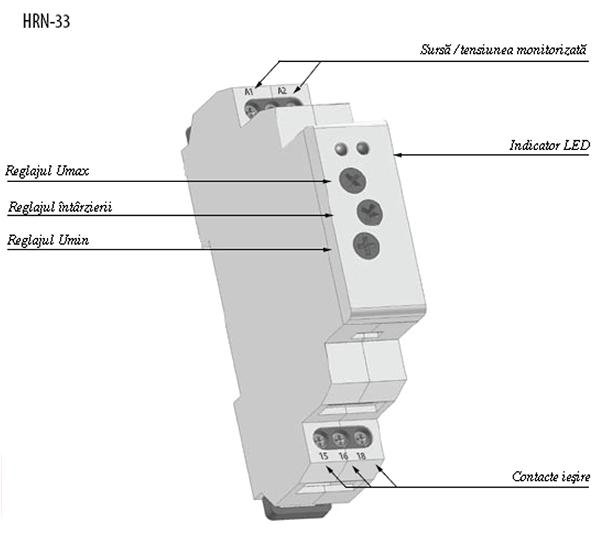

✔️ Toate funcţiile şi valorile pot fi uşor reglate prin intermediul selectoarelor de pe partea frontală
✔️ Se pot utiliza atât şurubelniţele cu cap plat, cât şi cele cu cap în cruce pentru: selectarea funcţiei, reglarea temporizării şi prinderea respectiv desprinderea releului de pe şină
✔️ LED-uri indicatoare colorate pentru o vizualizare imediată şi clară
✔️ Ieşirea releului contact comutator 16A
✔️ Carcasă modulară, de dimensiuni reduse având o lăţime 17,6 mm
✔️ Montare pe şină de 35 de mm (EN 60715)
✔️ Material de contact fără cadmiu

Alegeti sa va salvati echipamentele, locuința și chiar și viata la cel mai bun raport preț/calitate/investiție în timp folosind un releu monitorizare faza ofertit de ETD Group la un preț imbatabil în Romania!

Alegeți inteligent pentru că nu vei regreta mai târziu!
