Separator fuzibil – tipuri in functie de numarul de poli protejati

Separatorul de sarcina cu fuzibile poate proteja atat circuitele monofazate cat si pe cele trifazate precum si circuite speciale de curent continuu

• Separator fuzibil 1P

Acest separator se monteaza pe un singur pol si protejeaza cu siguranta fuzibila un singur pol.

• Separator cu fuzibil 1P+N

Acest tip este folosit de obicei in circuitele de curent alternativ si protejeaza impotriva supra sarcinii respectivul circuit doar pe faza. Un curent prea mare produce arderea fuzbilului si, prin urmare, intreruperea circuitului. In momentul actionarii manuale a separatorului acesta produce deconectarea simultana a fazei si a nulului.

• Separator fuzibil 2P

Separatorul cu fuzibile 2P sau bipolar contine 2 sigurante de diverse marimi electrice ce protejeaza impotriva supra curentului 2 poli. In momentul actionarii lui, aceta intrerupe circuitul pe ambii poli simultan.

• Separator de sarcina cu fuzibil tripolar 3P

Separatoarele cu fuzibile 3P sau tripolare se poate monta intr-un sistem trifazat protejand de spra curent simultan cele 3 faze. Atunci cand sunt actionate manual separatoarele deschid circuitul simultan pe toate cele 3 faze.

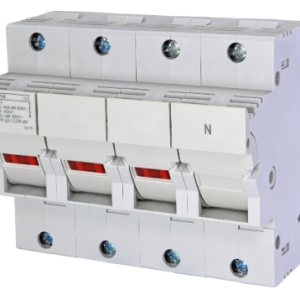

• Separator de sarcina cu fuzibil 3P+N

Asemanator cu separatorul 3P, acesta este dotat cu trei sigurante fuzibile pentru protectia celor trei faze diferenta constand in faptul ca poate deconecta si nulul cand este manevrat pentru intreruperea circuitului. Nulul nu este protejat de fuzibila.

• Separator cu fuzibile tetrapolar 4P

Separatorul fuzibil tetrapolar sau 4P sunt dotate cu patru sloturi pentru protectii pe toati cei 4 poli, protejandu-i de supra curent. La actionare acesta deschide circuitul pe toti cei 4 poli odata.

Separator fuzibil – tipuri in functie de curentul suportat

In functie de destinatie separatorul fuzibil poate contine diferite tipuri de fuzibile, fiecare tip dimensionat in functie marimea electrica specifica.

• Unele separatoare sunt destinate utilizarii in circuite de curent alternativ si pot fi dotate cu fuzibile specifice acestui tip de curent.
• Alte separatoare se folosesc in circuite de curent continuu si sunt dimensionate pentru a putea fi folosite impreuna cu fuzibile ce protejeaza astfel de circuite. Separatoarele fuzibile pentru curent continuu se folosesc in sistemele fotovoltaice.
